Принцип работы ГРПШ

0
24

ГРПШ (газорегуляторный пункт шкафной) представляет собой комплекс газового
оборудования, предназначенный для понижения входного давления газа и
поддержания его стабильным на выходе, а также для фильтрации проходящего потока
газа. грпш купить можно тут.

Газорегуляторные пункты шкафные (ГРПШ) применяются для обеспечения
потребностей в газоснабжении коммунально-бытовых, промышленных и других
объектов.

Принцип работы:

Газ через входной газопровод поступает на фильтр, где очищается от механических
примесей, и через предохранительно запорный клапан подается в регулятор давления,
где давление газа снижается и поддерживается в заданных пределах, независимо от
расхода потребителей. В случае повышения давления газа после регулятора выше
допустимых значений, например в результате сбоя работы регулятора давления газа —
срабатывает предохранительно-сбросной клапан — ПСК, в результате чего излишки
давления газа сбрасываются через сбросную свечу в атмосферу. Если давление газа
продолжает возрастать и сброс газа через ПСК достаточного эффекта не дал,
срабатывает предохранительно-запорный клапан и доступ газа потребителю через эту
линию редуцирования прекращается. Для того, чтобы обеспечить безаварийную
подачу газа потребителю, даже в случае выхода из строя регулятора давления, в ГРП
установлена дополнительная линия редуцирования. На входе и выходе из ГРП
установлены манометры. Для централизованного замера расхода газа
устанавливается измерительное устройство — газовый счетчик промышленного
назначения.

Схема работы ГРПШ.

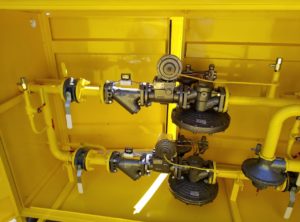

ГРПШ представляет собой стальной шкаф, внутри которого
находится технического оборудование, работающее следующим образом: По трубам,
проходя входной кран, газ попадает в секцию фильтрации, после чего он оказывается в регуляторе давления, редуцирующий давление к заданному значению и
обеспечивающий поддержку его на необходимом значение.

Типовое устройство ГРПШ включает:
— входной кран;
— газовый фильтр;
— регулятор давления газа;
— предохранительные клапаны (сбросной и запорный);
— манометры для контроля давления на входе и выходе;
— выходное запорное устройство.

Газ через входной кран поступает в пункт и подается на узел фильтра. Здесь он
очищается от пыли, окалины, ржавчины и других твердых частиц.

На входе газ имеет высокое или среднее давление. Чтобы обеспечить его поступление
к потребителям, давление необходимо понизить. Эту функцию выполняет регулятор
давления — основной элемент устройства ГРПШ.

На выходе из регулятора давление газа поддерживается на постоянном уровне
независимо от его изменений на входе, а также от объема расхода газа. В случае
изменений давления срабатывают предохранительные клапаны, которые могут быть
встроены в регулятор: сбросной клапан сбрасывает в атмосферу излишки газа (при
повышении давления), запорный клапан перекрывает подачу газа (при критическом
повышении или понижении выходного давления).

Резервная линия, если таковая имеется в составе ГРПШ, как правило, аналогична по
составу и функциям. Ее назначение — обеспечивать подачу газа потребителям во
время ремонта или проверки основной линии.
